Tugas Besar




Kontrol Lift

1. Tujuan
[Kembali]
  1. Untuk memahami bagaimana sistem digital bekerja
  2. Untuk memahami bagaimana prinsip kerja rangkaian kontrol Lift
  3. Memahami penerapan sistem digital pada kontrol lift

2. Alat dan Bahan [Kembali]

- Alat:

    -  Power Suply


   Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

         - Battrai

                    Battery dibutuhkan sebagai sumber daya energi agar rangkaian dapat bekerja.

    - Voltmeter

                    DC voltmeter digunakan untuk mengukur besar beda potensial pada rangkaian.

    - Motor DC


Motor DC digunakan sebagai output dari rangkaian dan juga merupakan alat yang dapat mengubah energi listrik menjadi energi listrik menjadi energi gerak berupa putaran.

Konfigurasi pin:



 Pin 1 : Terminal 1

  Pin 2 : Terminal 2

- Bahan:

    - Resistor

                    Resistor ini digunakan pada sebagai hambatan yang resistansinya ditentukan untuk tiap-tiap cabang.

    - Transistor(BC 547)


                        Spesifikasi:

    *Bi-Polar NPN Transistor

    *DC Current Gain (hFE) is 800 maximum

    *Continuous Collector current (IC) is 100mA

    *Emitter Base Voltage (VBE) is 6V

    *Base Current(IB) is 5mA maximum

    *Available in To-92 Package

    Konfigurasi Pin :

    *collector  Current flows in through collector
    *base   Controls the biasing of transistor
    *emitter  Current Drains out through emitter

    Diode



    Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

    Karakteristik Dioda:


- Button

Fitur Tombol Tekan
Cegah kenaikan fluks dengan terminal cetakan sisipan
Terminal pemasangan snap-in
Kontak Bounce: MAX 5mS
Mengklik tajam dengan umpan balik taktil
Tegangan Tahan Dielektrik 250V AC selama 1 menit


Spesifikasi teknis
Mode Operasi: Umpan balik taktil
Peringkat Daya: MAX 50mA 24V DC
Resistansi Isolasi: 100Mohm pada 100v
Kekuatan Operasi: 2.55±0.69 N
Resistensi Kontak: MAX 100mOhm
Kisaran Suhu Operasi: -20 hingga +70
Kisaran Suhu Penyimpanan: -20 hingga +70

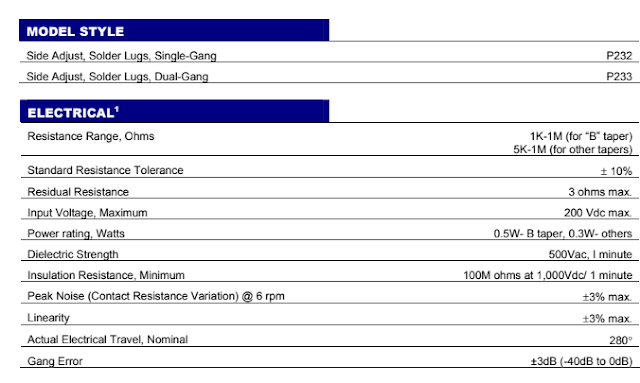

Potensiometer
 Berfungsi untuk mengatur tegangan dengan menaikan atau menurunkan resistansi.





- OP-AMP



    Pada IC ini terdapat dua pin input, dua pin power supply, satu pin output, satu pin NC (No Connection), dan dua pin offset null. Pin offset null memungkinkan kita untuk melakukan sedikit pengaturan terhadap arus internal di dalam IC untuk memaksa tegangan output menjadi nol ketika kedua input bernilai nol.


Read more at: https://elektronika-dasar.web.id/operasional-amplifier-op-amp-ic-lm741/
Copyright © Elektronika Dasar


7 Segment


Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal yang merupakan alternatif dari layar dot-matrix. Layar tujuh segmen ini sering kali digunakan pada jam digital, meteran elektronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik.

Data Sheet Seven segment:



Sound Sensor


Spesifikasi :
  • Sensitivitas dapat diatur (pengaturan manual pada potensiometer)
  • Condeser yang digunakan memiliki sensitivitas yang tinggi
  • Tegangan kerja antara 3.3V – 5V
  • Terdapat 2 pin keluaran yaitu tegangan analog dan Digital output
  • Sudah terdapat lubang baut untuk instalasi
  • Sudah terdapat indikator led
Sensor Load Cell

 Load Cell

    (model 1263)



            Spesifikasi

        • Capacities 50–635 kg

        • Aluminum construction

        • Single-point 600 x 600 mm platform

        • OIML R60 approved

        • IP66 protection

        • Available with metric threads


   - Sensor MQ2

Spesifikasi :
  1. Catu daya pemanas : 5V AC/DC
  2. Catu daya rangkaian : 5VDC
  3. Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
  4.  Keluaran : analog (perubahan tegangan)
Konfigurasi Pin :
  1. Pin 1 merupakan heater internal yang terhubung dengan ground.
  2. Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.
  3. Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.
  4. Pin 4 merupakan output yang akan menghasilkan tegangan analog.

Sensor PIR

Spesifikasi :
  1. Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *
  2. Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *
  3. Regulator 3VDC : Penstabil tegangan menjadi 3V DC
  4. Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND
  5. DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).
  6. Output Digital : Output digital sensor
  7. Ground : Hubungkan dengan ground (GND)
  8. BISS0001 : IC Sensor PIR
  9. Pengatur Jumper : Untuk mengatur output dari pin digital.

- Relay


                        - Spesifikasi

    * Trigger Voltage (Voltage across coil) : 5V DC

    * Trigger Current (Nominal current) : 70mA

    * Maximum AC load current: 10A @ 250/125V AC

    * Maximum DC load current: 10A @ 30/28V DC

    * Compact 5-pin configuration with plastic moulding

    * Operating time: 10msec Release time: 5msec

    * Maximum switching: 300 operating/minute (mechanically)

    - Konfigurasi Pin

    * Coil End 1 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other end to ground.

    * Coil End 2 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other end to ground.

    * Common (COM) : Common is connected to one End of the Load that is to be controlled.

    * Normally Close (NC) : The other end of the load is either connected to NO or NC. If connected to NC the load remains connected before trigger.

    * Normally Open (NO) : The other end of the load is either connected to NO or NC. If connected to NO the load remains disconnected before trigger.

    - LED-RED



Berfungsi sebagai lampu indikator keberadaan gas pada rangkaian

    - Buzzer


-Button
Tombol Tekan adalah sakelar taktil yang biasanya terbuka. Tombol push memungkinkan kita untuk menyalakan sirkuit atau membuat koneksi tertentu hanya ketika kita menekan tombol. Sederhananya, itu membuat sirkuit terhubung saat ditekan dan putus saat dilepaskan. Tombol tekan juga digunakan untuk memicu SCR oleh terminal gerbang. Ini adalah tombol paling umum yang kita lihat dalam peralatan elektronik kehidupan kita sehari-hari.

Applications

  • Calculators
  • Push-button telephones
  • Kitchen appliances
  • Magnetic locks
  • Various other mechanical and electronic devices, home and commercials.



2D-Model

 Push Button 2D-model

- Decoder 74247


IC 74247, merupakan IC TTL Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan TTL (+5 volt DC).



 Datasheet decoder:


- Encoder 74147



IC 74147 adalah IC encoder digital yang mengkodekan 9 jalur input menjadi 4 jalur output. Ini juga dikenal sebagai encoder prioritas Desimal ke BCD. Istilah encoder prioritas digunakan karena menyediakan pengkodean untuk jalur data urutan tertinggi sebagai prioritas pertama. Itu dibuat menggunakan teknologi Transistor-Transistor Logic (TTL). Ini adalah IC encoder 10 hingga 4. Pada artikel ini, kita akan melihat Diagram Pin IC 74147, Diagram Sirkuit Internal IC 74147, dan tabel Kebenaran atau tabel fungsi IC 74147.


Spesifikasi umum dari IC ini adalah,
Ini beroperasi pada tegangan 4,5V hingga 5,5 DC.
Ini memberikan arus keluaran dari 70µA rendah ke tinggi 8mA
Ini beroperasi pada suhu dari -55 hingga 70
Jenis kemasan Logika Kasus: DIP
Tipe Pemasangan: Melalui Lubang

- IC 74157


- IC 4556



Sirkuit terpadu D4556 adalah penguatan tinggi, arus keluaran tinggi, penguat operasional ganda ayunan tegangan keluaran tinggi yang mampu menggerakkan 70mA.


FITUR:

Tegangan Operasi Pasokan Tunggal (+3V~+15V)

Arus Output Tinggi (70mA)

Laju Slew (tipe 1.0V/ms)

Teknologi Bipolar



3. Dasar Teori [Kembali]

Diode

 Cara Kerja Dioda:

 Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).



 a. tanpa tegangan






Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p.



b. kondisi forward bias




Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif.



  c. kondisi reverse bias






Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub.

-7 Segment Anoda

Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.



Tabel Pengaktifan Seven Segment Display



- NOT Gate (40106)

Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.



Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.

Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1

- Potensiometer

Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :

·          Penyapu atau disebut juga dengan Wiper

·          Element Resistif

·          Terminal

Jenis-jenis Potensiometer

1.    Potensiometer Slider, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara menggeserkan Wiper-nya dari kiri ke kanan atau dari bawah ke atas sesuai dengan pemasangannya. Biasanya menggunakan Ibu Jari untuk menggeser wiper-nya.

2.     Potensiometer Rotary, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara memutarkan Wiper-nya sepanjang lintasan yang melingkar. Biasanya menggunakan Ibu Jari untuk memutar wiper tersebut. Oleh karena itu, Potensiometer Rotary sering disebut juga dengan Thumbwheel Potentiometer.

3.  Potensiometer Trimmer, yaitu Potensiometer yang bentuknya kecil dan harus menggunakan alat khusus seperti Obeng (screwdriver) untuk memutarnya. Potensiometer Trimmer ini biasanya dipasangkan di PCB dan jarang dilakukan pengaturannya.

Fungsi-fungsi Potensiometer

·          Sebagai pengatur Volume pada berbagai peralatan Audio/Video seperti Amplifier, Tape Mobil, DVD Player.

·          Sebagai Pengatur Tegangan pada Rangkaian Power Supply

·          Sebagai Pembagi Tegangan

·          Aplikasi Switch TRIAC

·          Digunakan sebagai Joystick pada Tranduser

·          Sebagai Pengendali Level Sinyal
Encoder adalah kebalikan dari decoder, encoder 10 line (desimal) ke BCD 74147 adalah sebuah chip IC yang berfungsi untuk mengokdekan 10 line jalur input (desimal) menjadi data dalam bentuk BCD (Binary Coded decimal). IC encoder 74147 merupakan encoder data desimal menjadi data BCD dengan input aktif LOW dan output 4 bit BCD aktif LOW. Encoder desimal ke BCD ini sering kita perlukan pada saat perancangan suatu perangkat digital dan kita mengalami kekurangan port atau jalut untuk input saklarnya. IC encoder 74147 merupakan IC dalam keluarga TTL yang bekerja dengan tegangan sumber + 5 volt DC. Konfigurasi pin dan tabel kebenaran dari encoder TTL 10 line (desimal) ke BCD IC 74147 dapat dilihat pada gambar berikut. Konfigurasi Pin Dan Tabel Kebenaran Encoder 74147


Konfigurasi pin dan tabel kebenaran encoder 74147 diatas diambil dari datasheet IC 74147. IC 74147 memiliki 16 pin dengan kemasan IC DIP. Encoder IC 74147 memiliki 9 jalur input desimal 1 sampai 9 aktif LOW dan 4 jalur output BCD aktif LOW. Tegangan sumber untuk IC 74147 diberikan melalui pin Vcc (+5 volt DC) dan pin GND (ground). Input pada encoder IC 74147 ini di simbolkan dengan input 1 sampai 9 dan jalur output BCD 4 bit disimbolkan dengan Q0 sampai Q3. Pada tabel kebenaran encoder IC 74147 terdiri dari data jalur input 9 line (1 – 9) aktif LOW, 4 bit output (Q0, Q1, Q2, Q3) BCD aktif LOW dan nilai logika negatif BCD. Kode H (HIGH) mereprentasikan kondisi logika 1 (HIGH), L merepresentasikan logika 0 (LOW) dan kode X adalah don’t care yaitu tidak berpengaruh terhadap proses encoding data desimal ke BCD IC Encoder 74147.

Read more at: https://elektronika-dasar.web.id/encoder-10-line-desimal-ke-bcd-74147/
Copyright © Elektronika Dasar

IC 7447


 merupakan IC TTL  Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment  yang bekerja pada tegangan TTL (+5 volt DC).
  • Jalur input data BCD, pin input ini terdiri dari 4 line input yang mewakili 4 bit data BCD dengan sebutan jalur input A, B, C dan D.
  • Jalur ouput 7 segmen, pin output ini berfungsi untuk  mendistribusikan data pengkodean ke penampil 7 segmen. Pin output dekoder BCD ke 7 segmen ini ada 7 pin yang masing-masing diberi nama a, b, c, d, e, f dan g.
  • Jalur LT (Lamp Test) yang berfunsi untuk menyalakan semua led pada penampil 7 segmen, jalur LT akan aktif pad saat diberikan logika LOW pad jalut LT tersebut.
  • Jalur RBI (Riple Blanking Input) yang berfungsi untuk menahan sinyal input (disable input), jalur RBI akan aktif bila diberikan logika LOW.
  • Jalur RBO (Riple blanking Output) yang berfungsi untuk menahan data output ke penampil 7 segmen (disable output), jalur RBO ini akan aktif pada sat diberikan logika LOW.

Dalam aplikasi decoder, ketiga jalur kontorl (LT, RBI dan RBO) harus diberikan logika HIGH dengan tujuan data input BCD dapat masuk dan penampil 7 segmen dapat menerima data tampilan sesuai data BCD yang diberikan pada jalur input.

IC 7447 biasanya dipasangkan dengan 7 segment common anode. Hal ini dikarenakan output untuk IC 7447 berlogika low.

 Sensor Sound

Sensor pendeteksi suara bekerja mirip dengan Telinga kita, memiliki diafragma yang mengubah getaran menjadi sinyal. Namun, yang berbeda adalah sensor suara terdiri dari mikrofon kapasitif internal, detektor puncak, dan amplifier (LM386, LM393, dll.) Yang sangat sensitif terhadap suara.

Dengan komponen-komponen ini, memungkinkan sensor untuk bekerja:

1. Gelombang suara merambat melalui molekul udara
2. Gelombang suara seperti itu menyebabkan diafragma di mikrofon bergetar, yang mengakibatkan perubahan kapasitansi
3. Perubahan kapasitansi kemudian diperkuat dan didigitalkan untuk pemrosesan intensitas suara

Sensor MQ-2




Karakteristik sensor gas MQ2 yaitu:

1.    Catu daya pemanas : 5V AC/DC

2.    Catu daya rangkaian : 5VDC

3.    Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen

4.     Keluaran : analog (perubahan tegangan)

Sensor jenis ini adalah alat yang digunakan untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya. Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor ini sangat cocok di gunakan untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas, deteksi asap untuk pencegahan kebakaran dan lain lain.


  - Sensor PIR

Sensor PIR atau disebut juga dengan Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object.

Konfigurasi Pin :

Konfigurasi PIN


      Spesifikasi :

1. Vin : DC 5V 9V.

2. Radius : 180 derajat.

3. Jarak deteksi : 5 7 meter.

4. Output : Digital TTL.

5. Memiliki setting sensitivitas.

6. Memiliki setting time delay.

7. Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.

8. Berat : 10 gr.



Grafik Respon :


 - Sensor Load Cell

Load Cell adalah alat electromekanik yang biasa disebut Transducer, yaitu gaya yang bekerja berdasarkan prinsip deformasi sebuah material akibat adanya tegangan mekanis yang bekerja, kemudian merubah gaya mekanik menjadi sinyal listrik.
Simbol load cell di proteus:



Respon sesnor:

- Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian. Fungsi resistor yang bersifat resistif merupakan salah satu komponen kategori pasif dalam elektronika. Satuan resistansi resistor disebut Ohm yang dilambangkan dengan simbol Omega (𝛀). Hukum Ohm mengatakan bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya.

Rumus Hukum Ohm



Simbol Resistor

 Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan        10(10^n)




    -Relay

    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.


 Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

  1. Electromagnet (Coil)
  2. Armature
  3. Switch Contact Point (Saklar)
  4. Spring

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

  • Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
  • Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
    Sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.



Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :

  1. Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
  2. Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
  3. Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
  4. Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).

  - Transistor

    Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide. Secara umum, Transistor dapat dibagi menjadi 2 kelompok Jenis yaitu Transistor Bipolar (BJT) dan Field Effect Transistor (FET).




Fungsi-fungsi Transistor diantaranya adalah :
  • sebagai Penyearah,
  • sebagai Penguat tegangan dan daya,
  • sebagai Stabilisasi tegangan,
  • sebagai Mixer,
  • sebagai Osilator
  • sebagai Switch (Pemutus dan Penyambung Sirkuit)

    Transistor adalah Komponen Elektronika yang terdiri dari 3 Lapisan Semikonduktor dan memiliki 3 Terminal (kaki) yaitu Terminal Emitor yang disingkat dengan huruf “E”, Terminal Base (Basis) yang disingkat dengan huruf “B” serta Terminal Collector/Kolektor yang disingkat dengan huruf “C”. Berdasarkan strukturnya, Transistor sebenarnya merupakan gabungan dari sambungan 2 dioda. Dari gabungan tersebut , Transistor kemudian dibagi menjadi 2 tipe yaitu Transistor tipe NPN dan Transistor tipe PNP yang disebut juga dengan Transistor Bipolar. Dikatakan Bipolar karena memiliki 2 polaritas dalam membawa arus listrik.

NPN merupakan singkatan dari Negatif-Positif-Negatif sedangkan PNP adalah singkatan dari Positif-Negatif-Positif.


- OP-AMP


spefikasi Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :

  • Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
  • Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
  • Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
  • Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
  • Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
  • Karakteristik tidak berubah dengan suhu
Cara Kerja Operational Amplifier

                                        Rumus :



A) IC OP AMP LM 741
        Pada IC ini terdapat dua pin input, dua pin power supply, satu pin output, satu pin NC No Connection, dan dua pin offset null. Pin offset null 25 memungkinkan kita untuk melakukan sedikit pengaturan terhadap arus internal di dalam IC untuk memaksa tegangan output menjadi nol ketika kedua input bernilai nol. IC LM741 berisi satu buah Op-Amp, terdapat banyak tipe IC lain yang memiliki dua atau lebih Op-Amp dalam suatu kemasan DIP. IC Op-Amp memiliki karakteristik yang sangat mirip dengan konsep Op-Amp ideal pada analisis rangkaian.

B) OP AMP LM324

        Op-amp LM324 adalah IC dengan 14 pin yang memiliki 4 op-amp didalam dengan single-supply mulai dari 3 Volt sampai 32 Volt dan jika menggunakan supply simetris +/-16 Volt. IC op-amp LM324 banyak digunakan untuk ragam aplikasi selain rangkaian audio dikarenakan harganya sangat murah.

Beberapa fitur yang ditawarkan IC murah ini adalah
Proteksi output terhadap short circuit
Low input Bias Current (100nA untuk tipe LM324A)

 IC 74157

74157 data selector multiplexer pin configuration

IC 74157 merupakan IC multiplekser yang memiliki empat buah data selektor. Setiap data selektor mempunyai dua saluran masukan (A dan B) dan satu keluaran (Y).

74157 multiplexer truth table for data selectors

Pada tabel kebenaran dapat dilihat bahwa:

1.  Jika pin Enable diberi logika HIGH, maka apapun masukan dan apapun keadaan pin Select maka keluaran akan selalu berlogika LOW.

2.  Jika pin Enable diberi logika LOW dan pin Select juga diberi logika LOW, maka masukan pada pin A akan diteruskan ke keluaran.

3.  Jika pin Enable diberi logika LOW dan pin Select juga diberi logika HIGH, maka masukan pada pin B akan diteruskan ke keluaran.

- IC 4556


 - Encoder 74147

    Diagram rangkaian internal IC 74147
    Truth table IC 74147
- Decoder 74247



4. Percobaan [Kembali]

  • Prosedur Percobaan
    • Tambahkan alat dan bahan yang dibutuhkan pada library
    • Susun pada schematic capture
    • Hubungkan tiap-tiap komponen seperti gambar dibawah
    • Run pada proteus (arah panah menunjukkan arah arus)

  • Foto



Prinsip Kerja:

Sensor PIR
Pada sensor PIR digunakan untuk mendeteksi orang didepan pintu lift. Jika sensor PIR mendeteksi adanya orang atau logic state berlogika 1 maka akan keluar output tegangan dari sensor. Diumpankan menjadi input pada ic multiplexer 74157, karena kaki enable dan selektornya diberi dihubungkan ke ground(atau diberi logika 0). Maka sesuai dengan truth table, jika input pada mux 74157 adalah E'=0 S=0 A=1, maka output yang keluar pada Y=1. Berarti ada tegangan dan diumpankan ke resistor sebesar 10k ohm, dan meghasilkan tegangan sebesar 0.79V pada kaki VBE, yang mana itu cukup untuk mengaktifkan transistor. Sehingga mengalir arus dari power supplay menuju relay, lalu ke kaki kolektor menuju kaki kolektor dan ke ground. Karena ada arus yang mengalir sehingga relay berpindah kekiri dan menggerakkan motor untuk membuka pintu. Namun, jika PIR sensor tidak aktif(tidak mendeteksi adanya orang) atau pada logic state diberi logika 0, maka tidak ada tegangan yang keluar dari kaki out sensor, dan menghasil kan input pada mux 74157 menjadi '= 0, S=0, A=0, sehingga output Y=0, menandakan tidak ada arus yang diumpankan pada resistor dan tegangan pada kaki VBE transistor adalah 0 dan transistor tidak aktif, karena untuk mengaktifkan transistor dibutuhkan tegangan sebesar V>0,6 V. Lalu, tidak ada arus yang mengalir sehingga relay tidak berpindah, dan menggerakkan pintu penutup.

Input Tombol Lantai
Selanjutnya ada input tombol yang digunakan untuk memilih lantai. Terdapat 3 pilihan lantai. Digunakan button yang dipasang dengan resistor pull-down yang berfungsi untuk menghindari kondisi floating. Jika ditekan button LT1, maka arus dari VCC akan mengalir menuju resistor 10k Ohm sehingga menghasilkan logika 1 untuk input gerbang NOT(karena input pada encoder 74147 adalah aktif low). Output 0 pada gerbang NOT diinputkan ke input 1 pada encoder. Karena input pada encoder adalah 11111110, maka outputnya 1110, karena outputnya LOW, maka keluarannya di-NOT kan sebelum di-inputkan ke input dekoder yang aktif high, sehingga input pada dekoder menjadi 0001 dan karena itu menghasilkan output aktif low, yaitu QA= 1, QB= 0, QC= 0, QD= 1, QE= 1, QF= 1, QG= 1. Lalu dihubungkan ke 7-segment common anoda dan menampilkan angka 1. Begitu pula untuk pemilihan lantai 2 dan 3.

Sensor LOADCELL
Lalu, ada LOADCELL sensor yang digunakan untuk mendeteksi beban pada lift. Jika nilai yang terbaca pada loadcell besa dari 85, untuk saat ini adalah 86, yang mana pada tegangannya yaitu sebesar 0.0207V dan diumpankan kekaki non-inverting amplifier dan diberi penguatan sebanyak 15 kali (R15/18 * Vin)  dan menghasilkan output 0,36V. Lalu, diumpankan lagi ke kaki non-inverting detektor. Dimana pada rangkaian detektor non-inverting terdapat tegangan referensi yang dapat diatur menggunakan potensiometer dgn maksimal tegangan sebesar 1V.  Cara mencari nilai tegangan referensi, persentase potensiometer yang dipakai dikali maksimal tegangan referensi, akan didapatkan (35%x1=0,35V). Kemudian, di rangkaian detektor non inverting, terdapat tegangan saturasi yang dimana ketika tegangan input >= tegangan referensi maka output yg dihasilkan adalah +Vsat, namun apabila tegangan input kecil dari tegangan referensi maka outputnya -Vsat. didapat dgn rumus (+-vsat= +-vs+-2) sehingga yang kita dapatkan pada rangkaian ini, krna tegangan input>= tegangan referensi, kita dapatkan +vsat sebesar 13,8V. Lalu diumpankan ke resistor sebesar 10k dan menghasilkan tegangan sebesar 0,87V. Yang mana cukup untuk mengaktifkan transistor, sehingga mengalir arus dari power supplay menuju relay, menuju kaki kolektor, lalu kaki emitor dan ground. Karena ada arus yang mengalirr, maka relay berpindah ke kiri dan arus mengalir dari batrai menuju motor untuk membuka pin dan juga alarm penanda bahwa kapasitas bebabn lift sudah melebihi batas.

DEMULTIPLEXER
Sensor Vibration
Selanjutnya ada sensor Vibration yang digunankan untuk mendeteksi adanya gempa. Jika terjadi gempa maka output sensor vibration yang berupa tegangan akan masuk ke input A demultiplexer dan pada input A ic demux 4556 adalah E=0, B=0, A=1. Yang mana sesuai dengan truth table akan menghasilkan keluaran 1101, pada kaki Q1 =0, karena outputnya aktif LOW, maka diumpankan ke ic NOT sehingga outputnya menjadi 1 dan diumpankan ke resistor 10k ohm sehingga pada kaki VBE terbaca tegangan sebesar 0,79V yang mana cukup untuk mengaktifkan transistor. Sehingga arus mengalir dari power supply, menuju relay, lalu kek kaki kolektor, kaki emitor dan ground. Karena adanya arus yang mengalir, maka relay akan berpindah ke kiri dan mengaliri arus ke batrai dan alarm sebagai penanda gempa pemberitahuan orang di dalam lift.

Sensor Gas MQ-2
Sensor gas MQ-2 digunakan untuk mendeteksi adanya asap rokok pada lift. Jika terdapat asap rokok yang ditandai denga logic state berlogika 1, maka akan keluar output berupa tegangan menuju input B pada ic 4556. Sehingga input yang masuk adalah E=0, B=1, A=0 akan menghasilkan output 1011, pada kaki Q2=0, karena outputnya aktif LOW, maka diumpankan ke ic NOT sehingga outputnya menjadi 1 dan diumpankan ke resistor 10k ohm sehingga pada kaki VBE terbaca tegangan sebesar 0,79V yang mana cukup untuk mengaktifkan transistor. Sehingga arus mengalir dari power supply, menuju relay, lalu kek kaki kolektor, kaki emitor dan ground. Karena adanya arus yang mengalir, maka relay akan berpindah ke kiri dan mengaliri arus ke batrai dan motor sebagai penghisap asap rokok dalam lift.

Jika kedua sensor tidak menyala, maka input pada demux adalah E=0, B=0, A=0 yang mana akan menghasilkan output 0111, pada Q0= 0, karena outputnya aktif LOW, maka diumpankan ke ic NOT sehingga outputnya menjadi 1 dan diumpankan ke resistor 220 ohm lalu ke LED green, yang mana menandakan tidak ada bencana atau kondisi aman. Namun, jika kedua sesnsor menyala, maka input pada demux adalah E=0, B=1, A=1 maka outpunya adalah 0111, pada Q3=0, karena outputnya aktif LOW, maka diumpankan ke ic NOT sehingga outputnya menjadi 1 dan diumpankan ke resistor 10k ohm sehingga pada kaki VBE terbaca tegangan sebesar 0,79V yang mana cukup untuk mengaktifkan transistor. Sehingga arus mengalir dari power supply, menuju relay, lalu kek kaki kolektor, kaki emitor dan ground. Karena adanya arus yang mengalir, maka relay akan berpindah ke kiri dan mengaliri arus ke batrai dan alarm sebagai penanda bencana orang di dalam lift dan juga LED red sebagai indikator bahaya.


5. Video [Kembali]




6. Download Link [Kembali]



Tidak ada komentar:

Posting Komentar

  BAHAN PRESENTASI MATA KULIAH ELEKTRONIKA OLEH: Suci Maretta Salim 2010951002 Dosen Pengampu: Darwison, M.T. 2020/2021 Referensi: a. Darwis...
