Latihan 10

Kelompok 1



1. Apa kesalahan pada pemasangan ground di rangkaian diatas?

    A. pemasangannya sudah benar

    B. pemasangannya salah semua

    C. ground bagian atas seharusnya menuju pusat bumi

    D. seharusnya dua-duanya diarahkan kesamping

    E. jangan diletakkan dekat komponen lain

Jawaban : C

2. Apa fungsi op amp pada rangkaian diatas?

    a. untuk memperkuat sinyal karena tegangan yang dihasilkan strain gauge kecil

    b. agar rangkaian bisa berjalan

    c. sebagai indikator

    d. sebagai output

    e. untuk pengganti transistor

Jawab : A

Kelompok 2

Kelompok 4



3. Pada rangkaian tersebut, digunakan resistor. Apa fungsi resistor pada rangkaian tersebut?

A. Untuk menghambat arus/tegangan pada rangkaian

B. Untuk menambah arus/tegangan pada rangkaian

C. Untuk mengukur tegangan yang lewat pada rangkaian

D. Untuk mengaktifkan rangakaian agar rangkaiannya jalan

E. Untuk mengaktifkan motor

Jawab :A

4. apa guna opamp di rangkaian kelompok 4?

a.sebagai penguat sinyal/tegangan

b.menghambat arus

c. mendeteksi hujan

d.pengukur tegangan

e.lampu indikator



Jawab : A

Kelompok 5

5. Pada gambar tersebut, untuk mengukur tegangan yang keluar melalui kaki out, apa alat yang harus digunakan atau dipakai?

A. Resistor

B. Transistor

C. Voltmeter

D. Buzzer

E. Ampermeter

Jawab : C

6. Fungsi logic state logika 1 pada sensor magnet adalah...

a. untuk menyalakan sensor

b. saat sensor mendeteksi adanya logam

c. saat mendeteksi adanya api

d. saat mendeteksi gas

e. untuk menjaga keamanan

Jawab : B

Kelompok 6

7. Apa tujuan kita meletakkan voltmeter di kaki out sensor rain ataupun sensor suhu?

A. untuk menggerakkan motor

B. untuk mengaktifkan relay

C. untuk mengetahui tegangan yang keluar dari sensor

D. untuk mengaktifkan logicstate

E. untuk mengetahui arus

Jawab : C

8. Apa yang didengar sound sensor sehingga menyalakan kipas pada rangkaian kelompok 6?

    A. hentakan kaki

    B. perintah suara

    C. jentikan jari

    D. tepuk tangan

    E. siulan

Jawab : D

Kelompok 7

9. Berapa tegangan minimal untuk mengaktifkan transisor

A. 0,6-0,7 atau lebih

B. 0,3- 0,4 atau kurang

C. 0,2- 0,3

D. <0,6

E. <0.1

Jawab : A

10. apa komponen output pada rangkaian diatas ?

a.motor

b.buzzer

c.motor dan buzzer

d.relay

e. batrai

Jawab : C

Kelompok 8

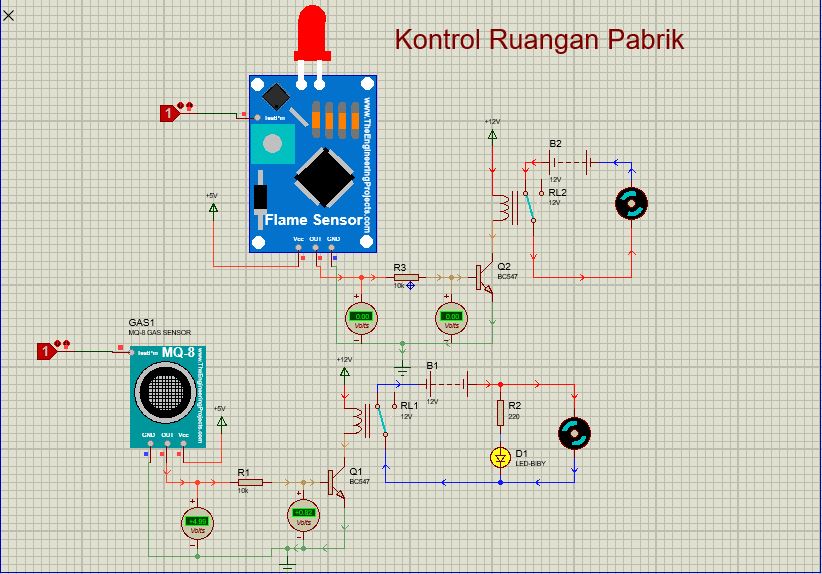

 11. Pada gambar diatas, terlihat penggunaan led yang diserikan dengan resistor. Kenapa led tersebut harus diserikan dengan resistor?

A. Untuk menghidupkan led dan membuat rangkaiannya dapat bekerja

B. Untuk memperbesar arus yang ada pada rangkaian

C. Agar relay dan transistornya dapat bekerja

D. Agar rangkaian terlihat menarik

E. Agar lednya tidak rusak dan tidak terbakar

Jawab : E

12. Gas apa yang dideteksi sensor mq-8?

    A. gas air mata

    B. gas lpg

    C. gas metana

    D. gas hidrogen

    E. CO

Jawab : D

Kelompok 9

13. Pada gambar tersebut digunakan POT HG (potensiometer). Fungsi dari suatu pot HG atau potensiometer adalah..

A. Untuk mengukur arus pada rangkaian

B. Untuk mengukur tegangan pada suatu rangkaian

C. Untuk mengukur hambatan pada rangkaian

D. Untuk mengatur sebuah tahanan atau hambatan

E. Untuk menghidupkan relay

Jawab: D

14. apa fungsi  sensor  vibration yang digunakan pada rangkaian diatas?

a.mendeteksi cahaya

b.mendeteksi getaran

c. mendeteksi gas

d.mendeteksi hujan

e.mendeteksi suara

Jawab : B

Kelompok 10

15. Kesalahan pada rangkaian diaatas adalah...

        A. tidak ada voltmeter pada awal pin output sensor

        B. hanya ada indikator LED

        C. tidak ada output

        D. A, B, C benar

        E. a saja yang benar

jawab : D



16. Bepakah hambatan ideal pada resistor yang di serikan dengan LED?

        A. 10 Kohm

        B.  220 ohm

        C. 5 Kohm

        D. 15 Kohm

        E. 100 ohm

jawab : B
