Pada percobaan satu ini terdapat input dari B1 dan B0 menggunakan logic state. Pada gerbang NOT dihubungkan kaki inputnya dengan B1. Gerbang NOT ini menggunakan prinsip kerja invers. Sehingga, jika input dari B1 jika 0, maka keluarannya akan 1, dan jika inputnya 1 maka keluarannya akan menjadi 0.

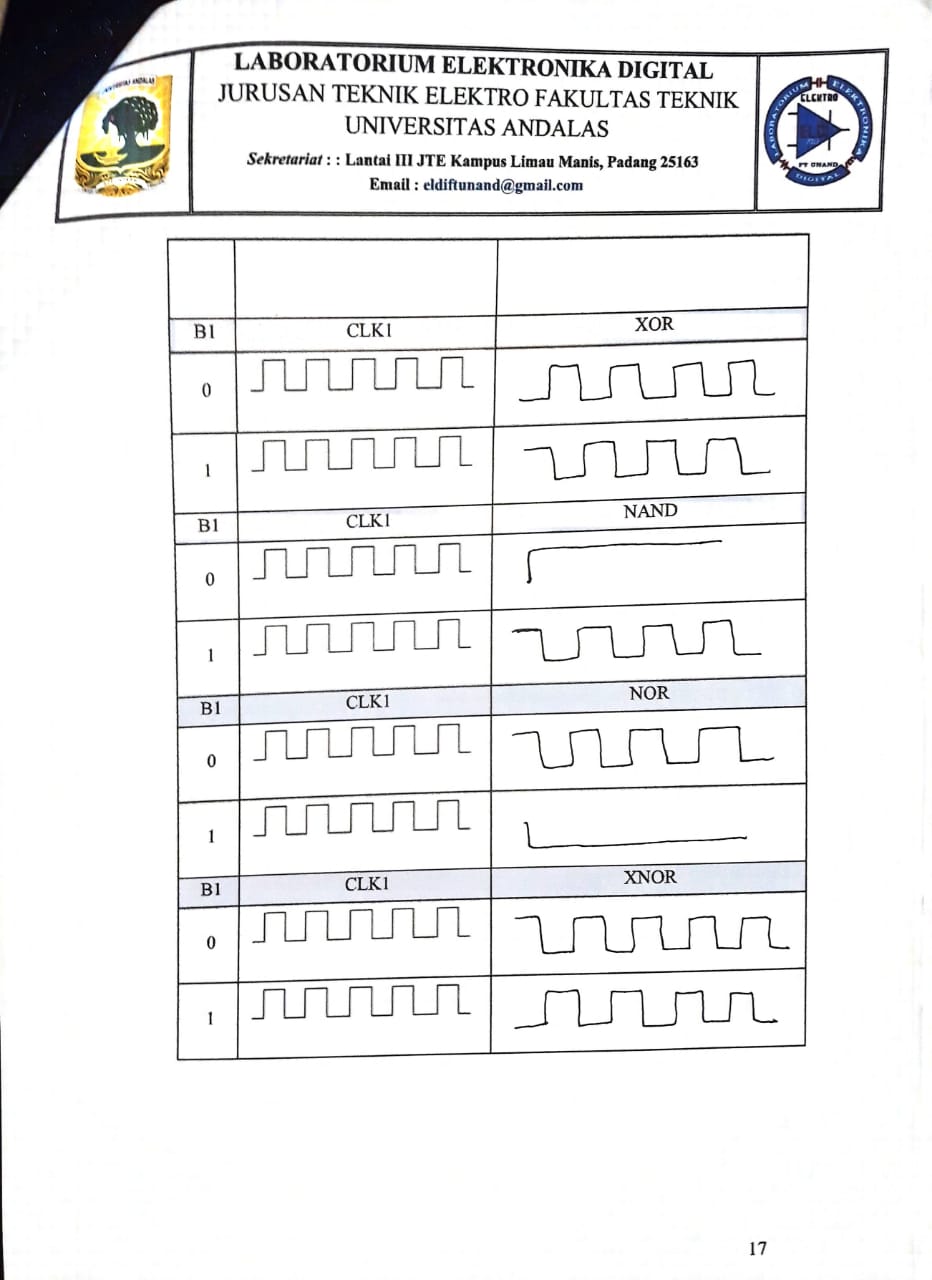

Selanjutnya jika dilakukan percobaan dengan menghubungkan input untuk gerbang NOT dengan clock. Jika dihubungkan dengan clock, bisa terlihat pada jurnal, output sinyalnya akan naik-turun. Karena input dari clockny juga turun naik, jika di inverskan maka nanti akan berubah mengikuti input.
Jika gerbang OR dihubungkan dengan input B0 dan B1, maka akan menghasilkan keluaran yang sesuai denga prinsip penjumlahan. Dengan prinsip penjumlahan ini, maka keluarannya akan 0+0= 1; 0+1=1+0= 1; 1+1=0. Selanjutnya jika diberi input B0 diganti dengan input clock, dan B1 = 0, maka keluarannya nanti akan turun-naik, sesuai dengan prinsip penjumlahan, saat sinyal clock naik, maka jika dijumlah dengan 1 akan bernilai 1, namun jika sinyal clock turun, maka akan bernilai 0 jika kita jumlah dengan 0.
Selanjutnya, gerbang XOR, jika B0 dan B1 dihubungkan dengan logicstate, maka jika diberi input yang genapm keluarannya akan 0. Namun, jika diberi input ganjil, maka keluarannya akan 1. Selanjutnya, jika dihubungkan dengan clock, maka sinyal keluarannya naik turun, sesuai dengan inputnya yg naik turun juga.
